7MMR3 系列三轴棱镜台

Model：

7MMR3

Characteristics：

主要用于装卡棱镜、立方分束器、角立方等光学元件；采用 3 个 0.25mm 螺距的超细牙螺纹副驱动，可实现精细调节；可以实现对夹持物进行俯仰、旋转和平移的调整；调整架带有一个安装平板和可拆卸高度可调的夹持压臂；主体材料为铝合金，表面氧化黑处理，强度较高、耐磨性好；通用安装孔位，方便向下连接组合，适配性强

Product?Inquiry

Product Inquiry

CAD?Download

Overviews Details

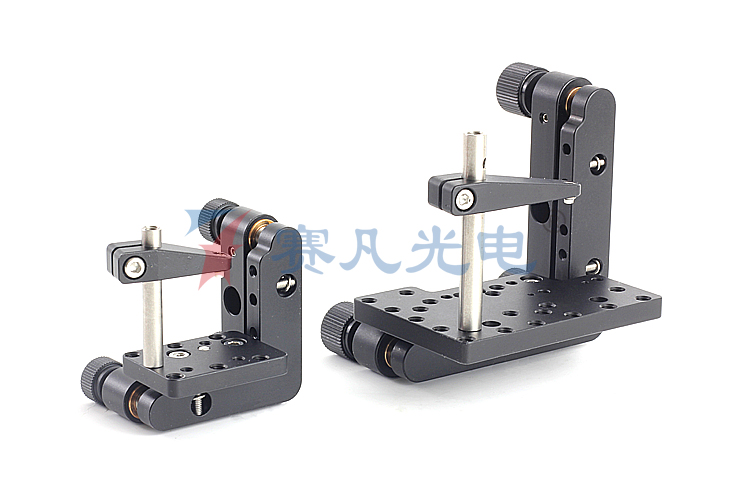

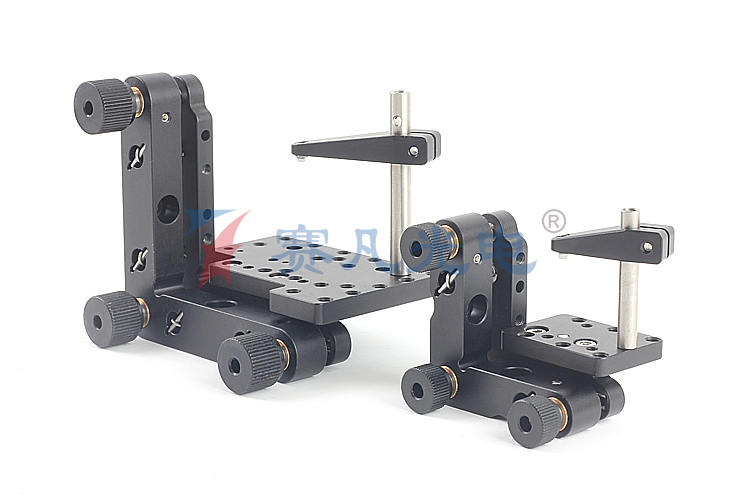

7MMR3 系列三轴棱镜台


特点：

1.主要用于装卡棱镜、立方分束器、角立方等光学元件

2.采用 3 个 0.25mm 螺距的超细牙螺纹副驱动，可实现精细调节

3.可以实现对夹持物进行俯仰、旋转和平移的调整

4.调整架带有一个安装平板和可拆卸高度可调的夹持压臂

5.主体材料为铝合金，表面氧化黑处理，强度较高、耐磨性好

6.通用安装孔位，方便向下连接组合，适配性强

型号	二维倾斜调整范围	平移调整范围	装卡高度/mm	台面尺寸/mm	自重/g
7MMR301	±3°	6mm	25.4MAX	25.4x35	120
7MMR302	±3°	6mm	50.8MAX	48x70	220

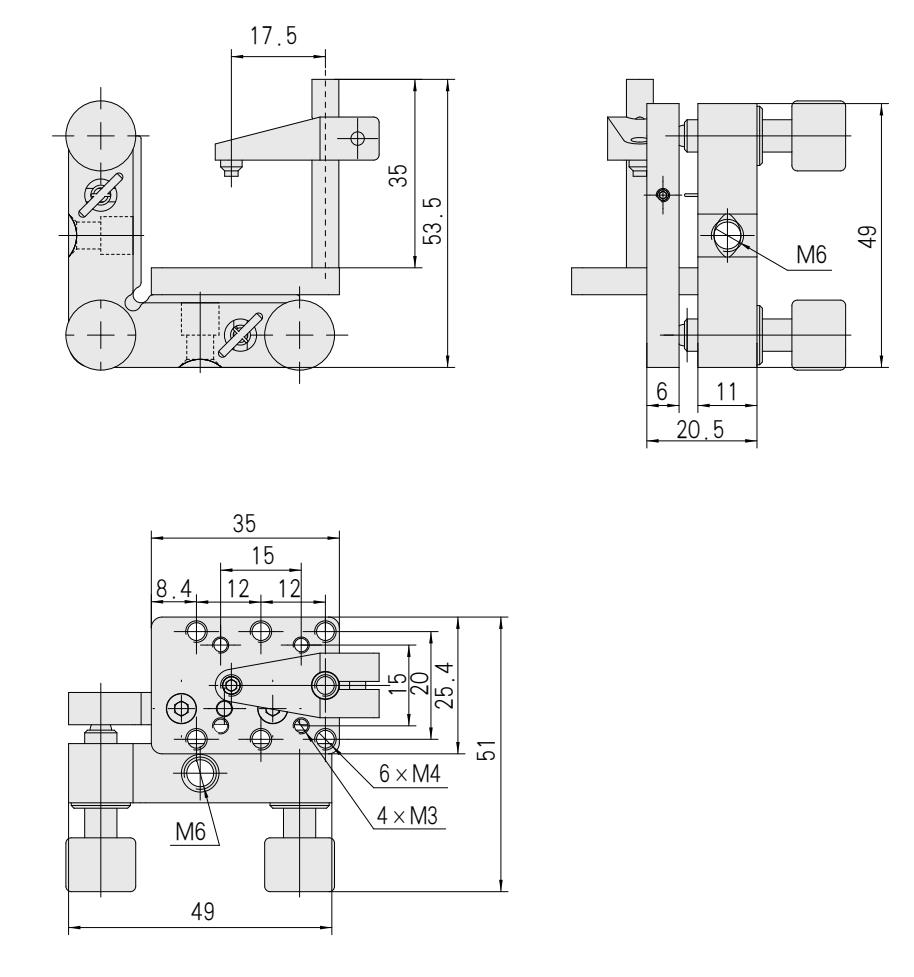

7MMR301：

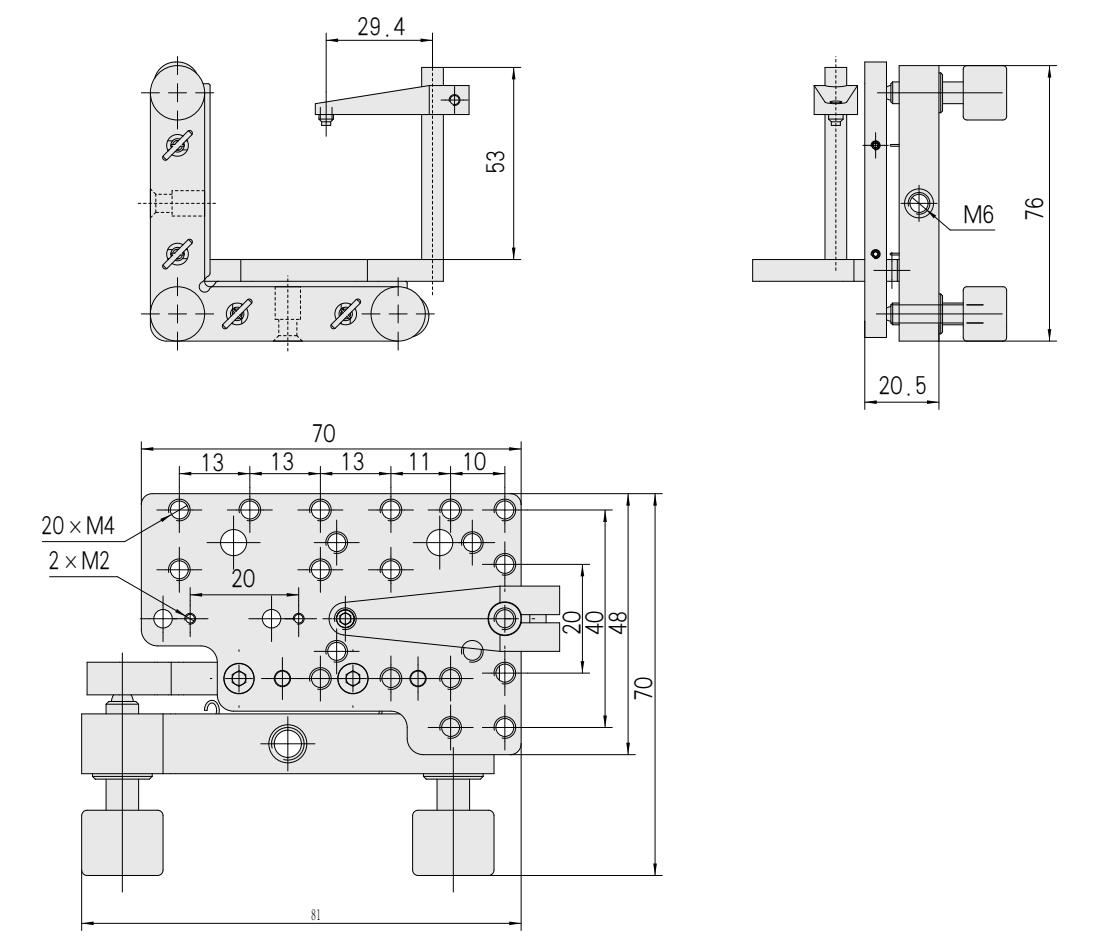

7MMR302：
