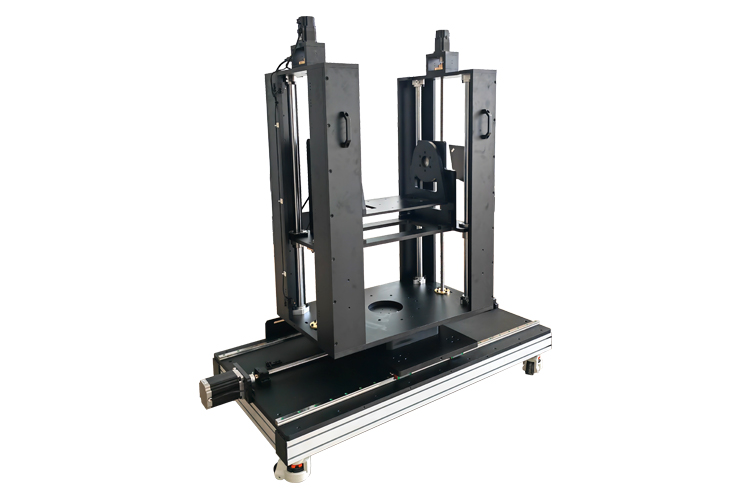

1、X轴行程：800 mm；分辨率:≤0.05mm；最大速度：30mm/s；
2、Z轴行程：800mm；分辨率:≤0.05mm；最大速度：10mm/s；
3、俯仰、方位微调量≥3°，步距分辨率优于2″；
4、预留光管阵列固定螺孔；具有自锁功能；
1、X轴：滚珠螺杆传动，重复定位精度高，寿命长；精密线性滑块方形导轨，运动舒适、承载大；配有手轮，可实现特殊情况下，手动调节；螺杆采用三轴承安装结构，适合高速往复运动；两端装有零位和限位开关；方便定位和保护产品；采用85步进电机；也可换装其他形式电机；
螺杆导程5mm，分辨率（8细分）0.0025mm，重复定位精度0.005mm；
2、 Z轴：采用龙门式升降结构；采用2个高品质升降机联动，结构稳定；四角采用直径30毫米直线轴承导杆；85步进电机驱动，也可采用其他形式电机；上下两端有限位开关，方便定位和保护产品；
梯形丝杆导程4mm，分辨率（8细分）0.001mm，重复定位精度0.01mm；

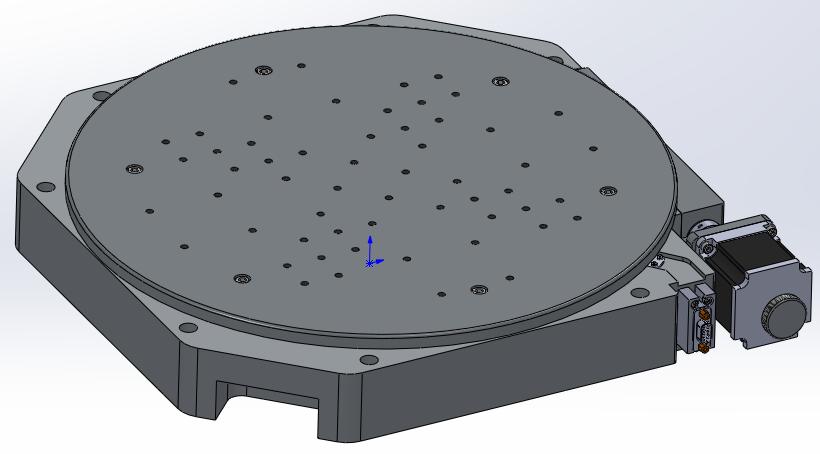

3、方位旋转：采用轴环、蜗轮、蜗杆一体式结构；精度高、承载大、寿命长；可调整因长期使用造成的间隙，空回极小；57步进电机；旋转中心重合并有严格的偏心公差及端面跳动公差；有零位设置；本件为公司标准品；
蜗轮蜗杆传动比720：1，重复定位精度0.00125°，分别率2″，负载100公斤；

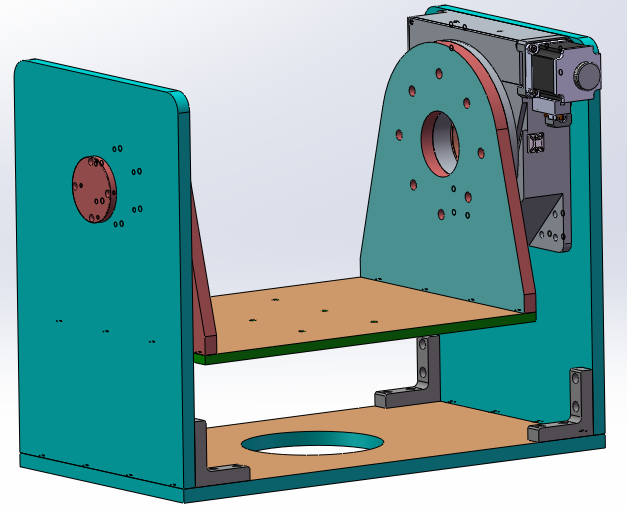

4、俯仰结构：采用U形支架结构，结构稳定；旋转部分采用标准品7SRA5200旋转台，旋转台为轴环、蜗轮、蜗杆一体式结构；精度高、承载大、寿命长；57步进电机；旋转中心重合并有严格的偏心公差及端面跳动公差；有零位设置；内置光栅环闭环控制；
蜗轮蜗杆传动比180：1，重复定位精度0.005°，分别率2″，负载50公斤；
5、控制器：各个电机配有标准接口，配置7SC504B运动控制器，可实现自动控制，可连接光栅尺及编码器，实现闭环控制；可适合机柜安装；
内置图形液晶显示模块，128X64点阵；配有标准RS232接口，配合控制软件可以通过电脑控制位移；附带OCX控件，用户二次开发；外壳两端带耳，适合19寸标准机柜安装；
